Disjoncteur bateau 12V sur un J/92s au Léman : disjoncteur et interrupteur séparés, arbitrage Osculati contre E-T-A, dimensionnement canal par canal.
Le bon disjoncteur 12V est celui qui correspond à l’usage réel du bateau. Sur Jamais, un J/92s de 2008 au Léman, le refit électrique 2026 a imposé deux décisions distinctes : quelle architecture de commande adopter, et quelle marque de disjoncteur retenir. Cet article compagnon détaille le raisonnement — la reconstruction complète de l’installation est décrite dans le post pilier sur le refit électrique 12V.
Beaucoup de tableaux marins modernes utilisent un bloc interrupteur-disjoncteur intégré : le même composant sert à couper le circuit tous les jours et à protéger contre la surintensité. C’est compact, mais c’est un compromis.
Sur Jamais, l’architecture d’origine séparait les deux fonctions : un disjoncteur en amont, un interrupteur à bascule en aval. Cette séparation a été conservée volontairement. Le disjoncteur n’est pas usé par le cyclage quotidien, puisque c’est la bascule qu’on manipule pour allumer et éteindre. Le disjoncteur ne se déclenche qu’en cas de défaut réel, ce qui préserve sa durée de vie et sa fiabilité au moment où elle compte.
E-T-A est la référence des disjoncteurs marins thermiques. Les modèles retenus pour ce type d’installation coûtent environ 112 CHF pièce. Les fusibles automatiques Osculati équivalents coûtent environ 16 CHF.
Pour un voilier de lac utilisé en loisir, l’écart n’est pas justifié. La décision : Osculati, avec une stratégie de rechange à bord. Le risque de défaillance d’un disjoncteur Osculati est faible, et une pièce de rechange dans la caisse à outils couvre le cas rare où l’un lâche. Payer sept fois le prix pour une marge de fiabilité qui ne se matérialisera probablement jamais dans ce contexte serait de la sur-ingénierie.
Ce raisonnement ne s’applique pas partout. Sur un bateau hauturier, loin de tout, l’E-T-A se défend. Le principe est de calibrer le coût sur la criticité réelle et sur la stratégie de rechange disponible — pas sur le prestige de la marque.

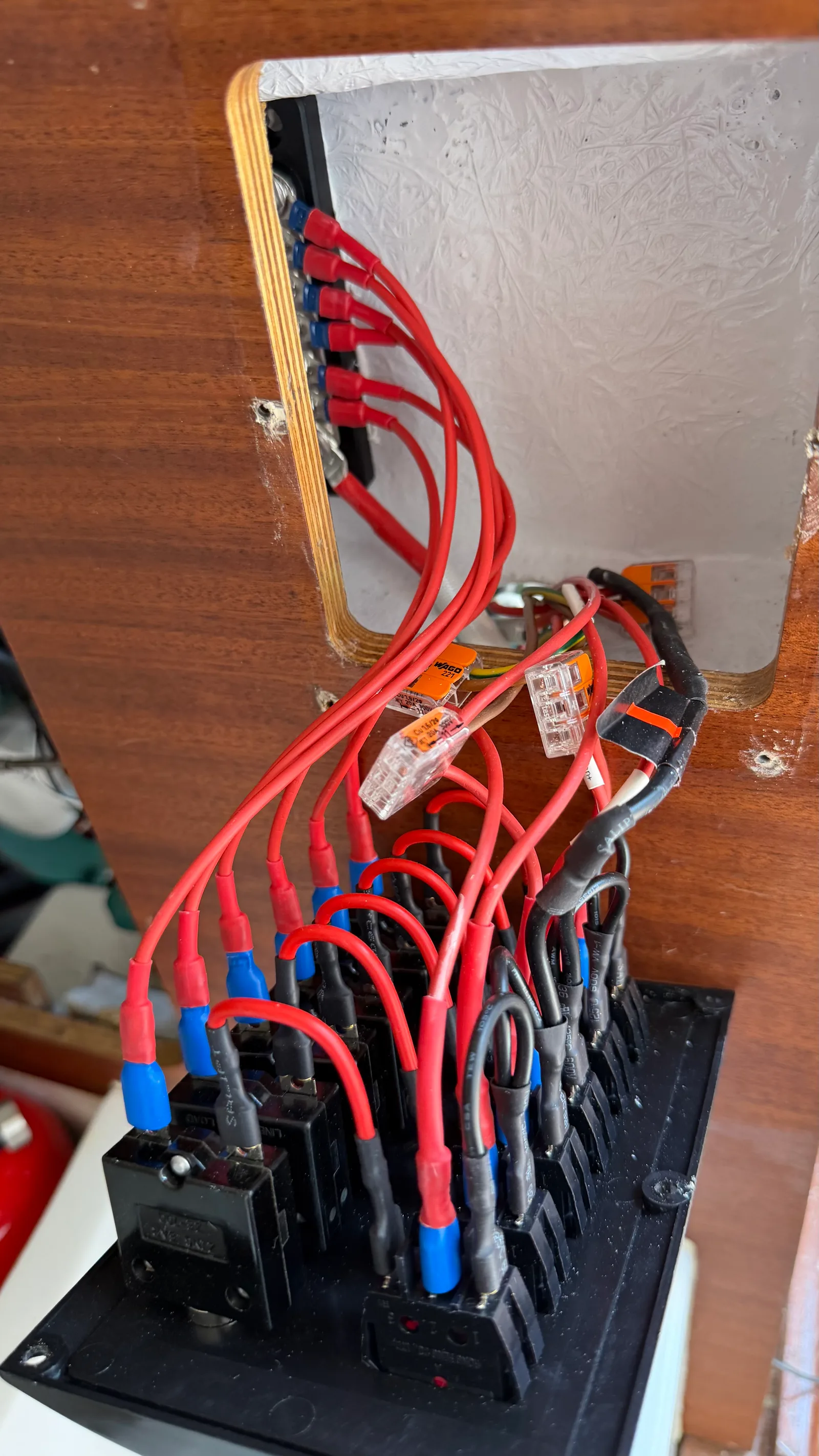

Le tableau mélange deux OEM taïwanais, tous deux disponibles en stock Osculati, tous deux ignition-protected, 32 VDC, certifiés CE et UL :
Les deux familles sont techniquement équivalentes, donc le mélange suit simplement ce qui était en stock aux ampérages voulus.
L’ampérage d’un disjoncteur protège le câble, pas la charge. Il se dimensionne juste au-dessus du courant réel de la branche et sous la capacité du câble le plus fin en aval.
Faut-il des disjoncteurs E-T-A sur un voilier ? Sur un bateau hauturier, ils se justifient. Sur un voilier de lac en usage loisir, des fusibles automatiques Osculati avec rechange à bord couvrent le besoin à une fraction du coût.
Un bloc interrupteur-disjoncteur intégré est-il un mauvais choix ? Pas mauvais, mais moins durable : le disjoncteur intégré subit le cyclage quotidien. Séparer les deux fonctions préserve la protection.
Comment choisir l’ampérage d’un disjoncteur 12V ? Juste au-dessus du courant réel de la branche, et sous la capacité du câble le plus fin en aval. Le disjoncteur protège le câble.
Article compagnon du post pilier sur le refit électrique 12V de Jamais.
