Pompe de cale voilier sur un J/92s au Léman : pompe manuelle Whale Smart Bail et Rule 800 Auto, renfort FP4 du cockpit et fusible étanche à LED d'alarme.
La sécurité de la cale se joue sur deux pompes qui tombent en panne différemment. Sur Jamais, un J/92s de 2008 au Léman, la cale est servie par une pompe manuelle qui ne demande aucune électricité, et une pompe électrique automatique qui travaille quand personne n’est à bord. Chacune couvre exactement là où l’autre est aveugle — et chacune a demandé un travail de fond pour être posée correctement.

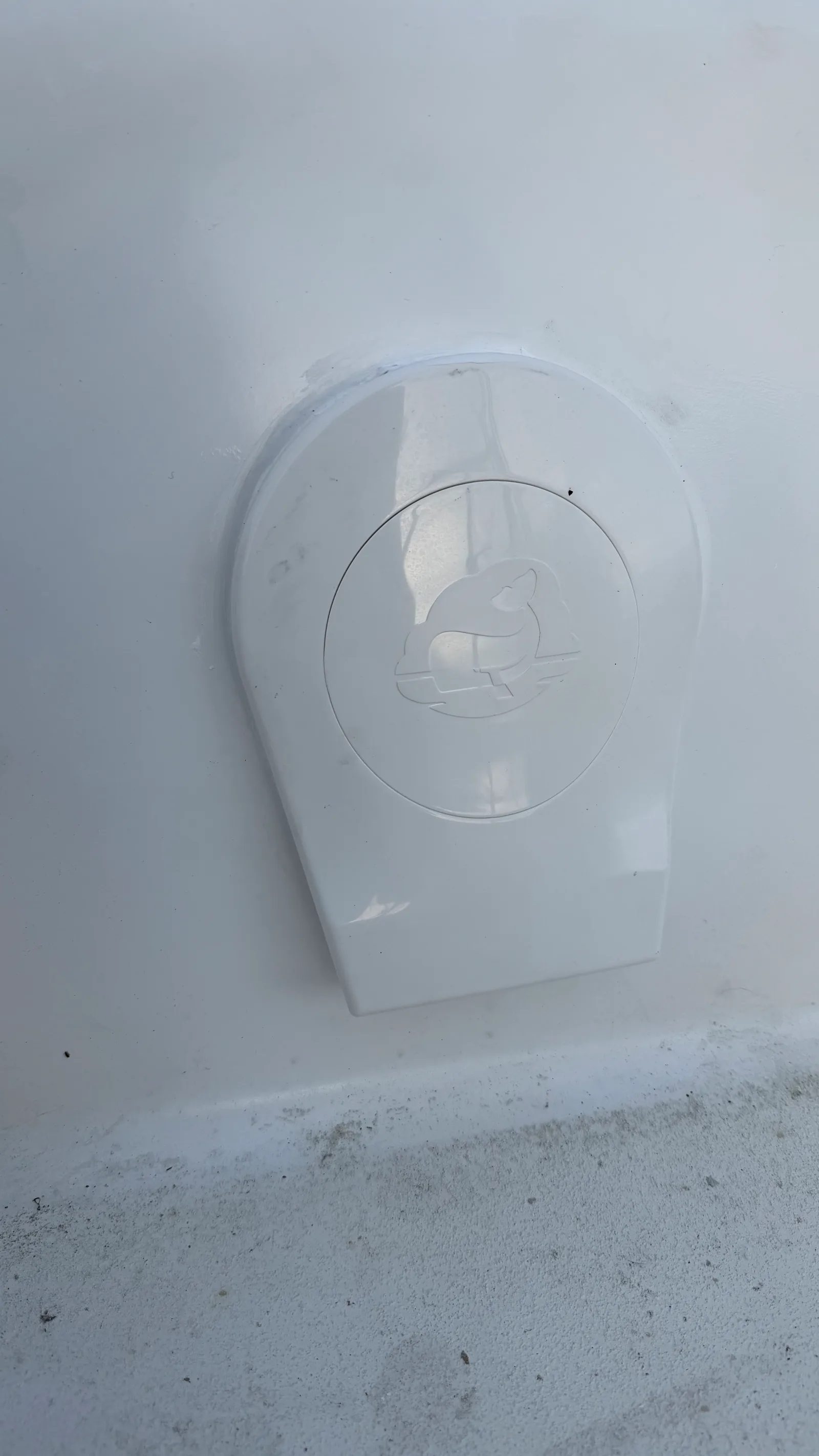

La pompe manuelle Whale Smart Bail est une pompe à membrane, actionnée par un levier amovible qui se clipse sur une embase fixée à la cloison. Elle se monte entièrement au sec sur la cloison arrière du cockpit, aspire au point bas de la cale et refoule à un passe-coque hors-bord. Son mérite tient en une phrase : elle fonctionne sans une goutte d’électricité. Batterie à plat, coupe-batterie coupé, pompe électrique noyée — elle vide quand même la cale, à la main. C’est la dernière ligne de défense, celle qui ne dépend de rien.

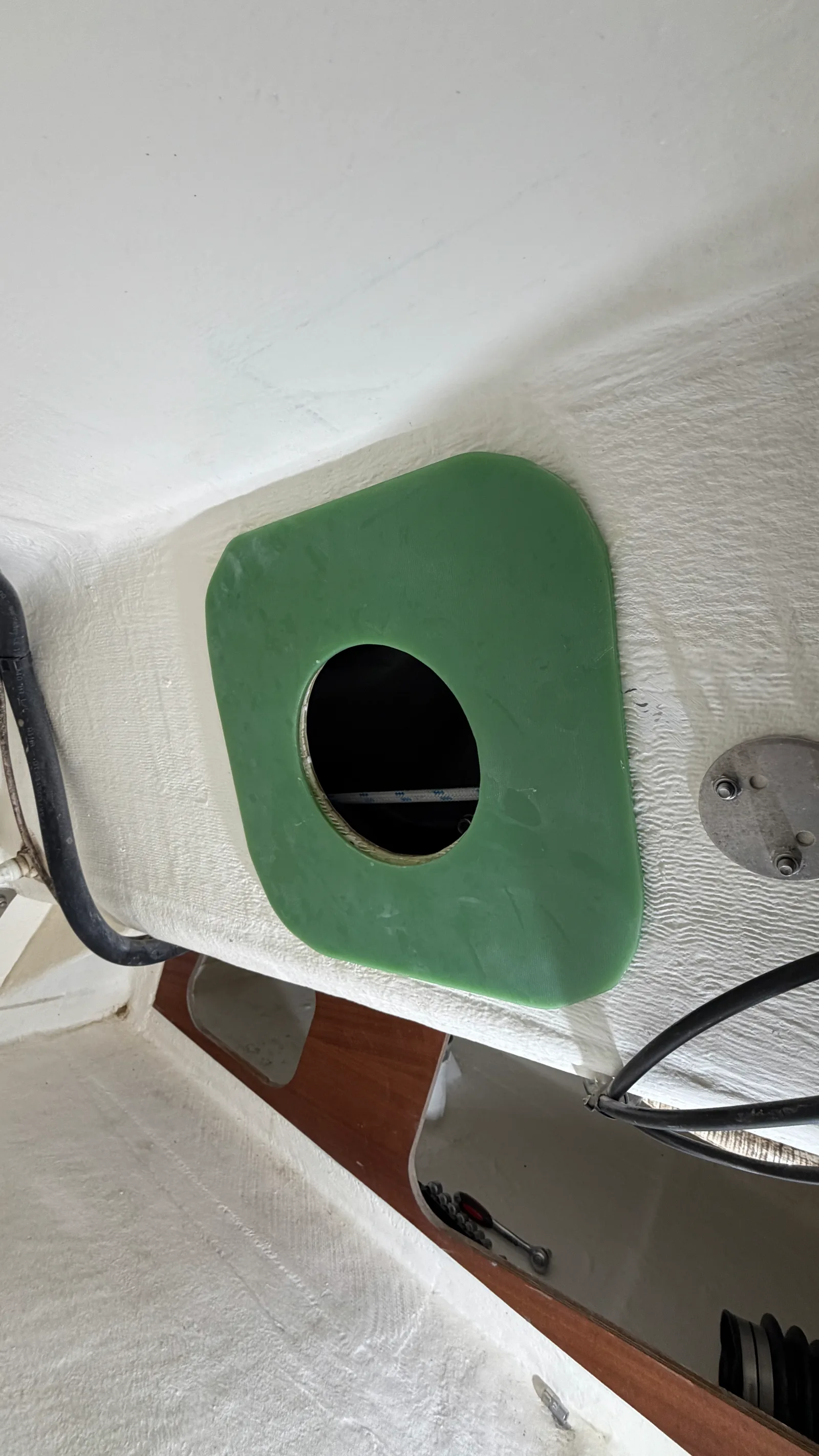

Une pompe manuelle, ça se tire à la main — chaque coup de levier passe un effort réel dans son support. La fixer directement sur la peau du cockpit, c’est faire travailler le stratifié à chaque coup, saison après saison, jusqu’à la fatigue. Il faut donc une base rigide qui répartisse les charges des fixations. Le choix s’est porté sur un panneau FP4 de 5 mm collé à l’époxy.
Le FP4 est un stratifié de fibre de verre et de résine époxy (même famille que le G10 / FR4). À épaisseur égale, il est bien plus rigide et résistant que le contreplaqué, il n’absorbe pas l’eau, ne pourrit pas, ne délamine pas, et reste dimensionnellement stable. Dans une zone humide comme le cockpit, ça compte : un renfort en contreplaqué marin, si bien traité soit-il, finit par s’imbiber et céder ; le FP4, non. Et collé à l’époxy, il fait corps commun avec le stratifié de la coque. Cinq millimètres suffisent à transformer une peau souple en une base solide, sans ajouter d’épaisseur ni un matériau qui se dégrade.
Le changement qui compte n’est pas le débit : c’est l’automatisme. Avant, la pompe électrique de cale devait être lancée à la main — inutile bateau vide. La nouvelle Rule 800 (modèle 205A), qui a remplacé une Rule 500 à commande manuelle, porte un détecteur de niveau intégré : elle sent l’eau et se met en route seule. C’est ça qui couvre le cas réel — le bateau laissé seul, au mouillage ou à la place de port, avec une entrée d’eau que personne n’est là pour voir.
Le passage de 500 à 800 gph donne un peu de marge de débit, mais c’est secondaire et suffisant ; le refoulement de 19 mm existant a été conservé, adapté au débit réel sur ce bateau. La pompe tire environ 3,4 A, protégée par un fusible de 7,5 A.
Une Rule 800 Auto est une pompe à trois fils, et c’est tout l’intérêt :
Le raisonnement est là : si l’entrée AUTO passait par un disjoncteur, la pompe ne veillerait plus bateau fermé — donc l’AUTO est branchée directement sur la barre bus, avec son propre fusible, en amont du tableau. Le forçage manuel reste sur le tableau, à portée de main. C’est la même logique en étoile que le reste de l’installation électrique, appliquée à la fonction qui doit survivre à tout le reste.
Le fusible de 7,5 A de l’entrée AUTO est logé dans un porte-fusible étanche à LED d’alarme. Étanche, parce qu’un fusible qui vit près de la cale n’a rien à faire à l’air libre. Et à LED d’alarme, parce qu’un fusible grillé en silence, c’est une pompe automatique morte qu’on ne découvre qu’au pire moment. La LED transforme une panne invisible en un voyant qu’on repère d’un coup d’œil.
Dans la configuration 2026, l’alimentation AUTO reste en aval du coupe-batterie : la pompe automatique ne veille donc que coupe-batterie ouvert. Sur un bateau de lac, visité souvent et jamais laissé des semaines seul, c’est un compromis accepté en connaissance de cause — et destiné à évoluer : le passage au lithium prévu donnera à la pompe une alimentation dédiée, indépendante du coupe-batterie.
Disons-le clairement : depuis que le bateau est à l’eau, il n’y a jamais eu d’eau dans la cale. C’est le résultat de tous les autres travaux racontés dans ce journal — en particulier le repositionnement des trous de l’échelle de bain et le collier de mât — qui ont fermé les voies par où l’eau pouvait entrer.
Ce n’est pas pour autant une raison de traiter la pompe de cale comme un détail. C’est un de ces équipements qu’on espère ne jamais utiliser : mieux le travail est fait, moins la pompe sert. Mais si elle devait un jour servir, elle doit être bien dimensionnée, efficace et fiable — c’est pourquoi elle a été posée avec le même soin que le reste, et non comme un pis-aller.
Pourquoi deux pompes plutôt qu’une plus grosse ? Parce qu’elles tombent en panne différemment : la manuelle marche sans électricité, l’automatique veille sans personne à bord. Une seule pompe, aussi grosse soit-elle, laisse un angle mort.
Qu’est-ce qui change par rapport à l’ancienne pompe électrique ? Avant, il fallait la lancer à la main. La Rule 800 Auto sent l’eau et démarre seule : le vrai gain, c’est l’automatisme, pas le débit.
Un refoulement de 19 mm suffit-il pour une Rule 800 ? Oui. Avec le débit réel (réduit par la hauteur et le tuyau), une sortie de 19 mm est adaptée sur un bateau comme celui-ci ; il n’était pas nécessaire de l’agrandir.
Pourquoi un renfort en FP4 pour une pompe à main ? Parce que chaque coup de levier passe un effort dans le support. Le FP4, stratifié verre-époxy rigide qui ne pourrit pas et n’absorbe pas l’eau, fait une base solide qui ne fatigue pas la peau du cockpit dans le temps.
Ce travail fait partie du journal de bord de Jamais. Voir aussi le refit complet de l’installation électrique 12V.
